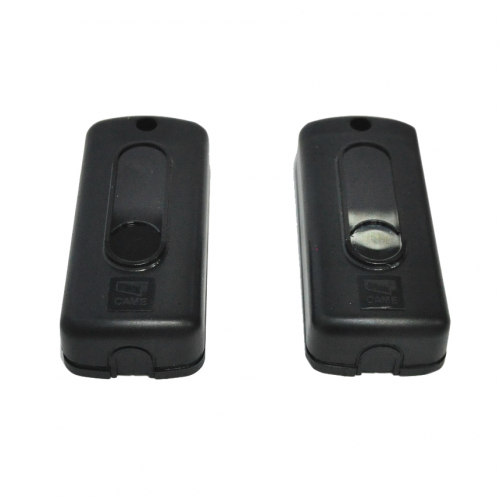

Фотоэлементы безопасности CAME DIR10 (арт. 001DIR10) — итальянская профессиональная серия синхронизированных ИК-датчиков с технологией попарной привязки передатчика и приёмника. Дальность действия 10 м, питание 12–24 В DC, суммарный ток потребления 60 мА. Корпус из ударопрочного ABS/поликарбоната 46×108×23 мм, класс защиты IP54, рабочий диапазон от -20 до +55°C. Для монтажа на высокой стойке, в противоударном алюминиевом корпусе и для промышленных объектов предусмотрены специальные аксессуары серии DIR. Производство: Италия (CAME Group, 30+ лет на рынке).
DIR10 против LM-L и PHOTOCELL-N: за что платить втрое дороже
CAME DIR10 стоит примерно в 3 раза дороже аналогичных по назначению моделей Alutech и DoorHan. В таблице — честное сравнение: где разница оправдана, а где параметры совпадают.
Золотые ячейки — параметры CAME DIR10. Зелёные — где DIR10 превосходит конкурентов. Красные — где уступает.
| Параметр | CAME DIR10 | Alutech LM-L | DoorHan PHOTOCELL-N |
|---|---|---|---|
| Страна пр-ва | Италия | Беларусь | Россия |
| Технология | Синхронизация TX↔RX — уникальная пара | Стандартный ИК, 940 нм | Стандартный ИК, 940 нм |
| Защита от засветки солнцем | Высокая — синхронизация отсекает чужой сигнал | Средняя — противобликовый контур | Средняя — стандартная схема |
| Несколько пар на объекте | Без помех — каждая пара не путает сигналы | Возможны помехи при близком расположении | Возможны помехи при близком расположении |
| Дальность | 10 м | не менее 12 м | до 40 м (реком. 25 м) |
| Питание | 12–24 В DC (только постоянный ток) | 12–24 В AC/DC | 12–24 В DC |
| Тип контакта | Только NC | NC и NO | NC и NO |
| Ток потребления | 60 мА (суммарно TX+RX) | ≤45 мА (TX+RX) | 53 мА (TX+RX) |
| Нагрузка контактов | 1 А / 24 В | 1 А / 30 В DC | 1 А / 30 В DC |
| Диапазон температур | -20...+55°C | -20...+60°C | -20...+70°C |
| Класс защиты | IP54 | IP54 | IP54 |
| Светодиодная индикация | Есть | Есть (на RX) | Нет данных |
| Монтаж | Накладной и встроенный | Только накладной | Только накладной |
| Аксессуары серии | Стойки DIR-L / DIR-LNR, противоуд. корпус | Стандартный крепёж | Стандартный крепёж |
| Промышленное применение | Да — заявлено производителем | Жилые объекты, лёгкая коммерция | Жилые объекты, лёгкая коммерция |
| Гарантия | 3 года | по условиям продавца | по условиям продавца |
| Ценовая категория | Высокая (~3x) | Средняя (1x) | Средняя (1x) |
| Когда выбирать | Несколько пар, промышленные объекты, засветка — критично | Один-два комплекта, жилой въезд, NC/NO нужен | Большой проём до 25 м, NC/NO нужен |
В комплект входят:
Передатчик TX
Инфракрасный излучатель в корпусе из ABS/поликарбоната 46×108×23 мм. При первом подключении синхронизируется с приёмником — запоминает его уникальный идентификатор. После синхронизации работает исключительно с этим приёмником. Накладная установка или встраивание в профиль стойки.
Приёмник RX
ИК-приёмник с релейным выходом NC (нормально замкнутый), нагрузка до 1 А / 24 В. Принимает сигнал только от синхронизированного TX — игнорирует все посторонние ИК-источники. При пересечении луча размыкает NC-контакт — блок управления фиксирует препятствие и останавливает или реверсирует привод.
Монтажный крепёж и ИК-фильтр
Винты крепления крышки и монтажные элементы для накладной установки на стойку, столб или стену. Встроенный ИК-фильтр на линзе снижает засветку от прямого солнечного света. Для встроенного монтажа в профиль используются специальные адаптеры серии DIR (опционально).
Инструкция по монтажу
Многоязычное руководство CAME с габаритными чертежами, схемой синхронизации TX-RX, схемами подключения к блокам управления и указаниями по установке нескольких пар с чередованием TX/RX для исключения наложения сигналов.
Технологии и конструктивные особенности DIR10
Синхронизация TX↔RX при подключении
В момент первого подключения передатчик и приёмник автоматически проводят процедуру взаимной синхронизации и запоминают параметры друг друга. После этого данная пара работает только между собой — любые другие ИК-источники, включая соседние пары фотоэлементов или солнечный свет, воспринимаются как шум и игнорируются. Это принципиально отличает DIR от стандартных фотоэлементов с общей ИК-частотой.
Устойчивость к засветке солнцем
Классическая проблема дешёвых фотоэлементов — ложные несрабатывания при низком солнце на рассвете и закате — в серии DIR решена конструктивно. Синхронизация означает, что приёмник ждёт именно «свой» кодированный сигнал. Солнечный ИК-свет не синхронизирован с TX и воспринимается приёмником как помеха, а не как луч. Встроенный оптический ИК-фильтр усиливает эту защиту.
Несколько пар на одном объекте без помех
На шлагбаумах, секционных воротах или промышленных объектах часто устанавливают 2–3 пары фотоэлементов на разной высоте (для легковых, для грузовых, для мотоциклов). Синхронизация DIR гарантирует: сигнал TX1 принимает только RX1, TX2 — только RX2. Взаимного влияния нет. Для обычных фотоэлементов при близком расположении двух пар нужно разворачивать TX/RX в шахматном порядке.
Встроенный и накладной монтаж
Универсальный корпус 46×108×23 мм допускает два способа установки: накладной — на любую поверхность через штатный крепёж, и встроенный — в профиль специальных стоек DIR-L или DIR-LNR. Встроенный монтаж обеспечивает защиту от случайных ударов и аккуратный вид на промышленных въездах.
Стойка удвоенной высоты DIR-LNR
Для объектов с проездом тяжелого грузового транспорта предусмотрена стойка DIR-LNR высотой 1 м — позволяет поднять фотоэлементы на уровень бампера грузовика и фуры. Стандартная стойка DIR-L имеет высоту 0,5 м и подходит для легкового транспорта. Обе изготовлены из анодированного алюминия.
Противоударный алюминиевый корпус (опция)
Для мест с риском механических повреждений — парковки, склады, производственные въезды — фотоэлементы DIR могут быть установлены в противоударный корпус из алюминиевого сплава. Корпус защищает устройство от случайного наезда, удара тележки или техники и существенно продлевает срок службы на промышленных объектах.
Серия CAME DIR — все модели по дальности
Одинаковая технология синхронизации и конструкция — только дальность действия отличается.
Почему выбирают CAME DIR10, несмотря на цену
- Технология синхронизации TX↔RX — единственная в своём классе: приёмник работает только со своим передатчиком, что полностью исключает перекрёстные помехи между несколькими парами и засветку солнцем
- Устойчивость к прямым солнечным лучам на рассвете и закате — главная проблема дешёвых фотоэлементов в DIR решена конструктивно, а не настройкой ориентации
- Несколько пар на одном объекте без конфликтов — для шлагбаумов и ворот с двумя-тремя высотами контроля (легковые / грузовые / мотоциклы)
- Встроенный монтаж в профиль стойки — аккуратный вид на въезде, защита от случайных повреждений корпуса
- Стойки DIR-L (0,5 м) и DIR-LNR (1 м) из анодированного алюминия — собственная система аксессуаров для любых условий монтажа
- Противоударный алюминиевый корпус (опция) — защита для промышленных объектов с интенсивным движением техники
- Гарантия CAME 3 года — стандарт для профессиональной итальянской автоматики
- Производство Италия, сертификаты ISO 9001:2000 — документально подтверждённое качество и стабильность характеристик
- Совместимы со всей автоматикой CAME и с блоками управления других производителей с NC-входом 12–24 В DC
- Применимы на промышленных объектах — прямое указание производителя, подкреплённое конструктивными решениями
