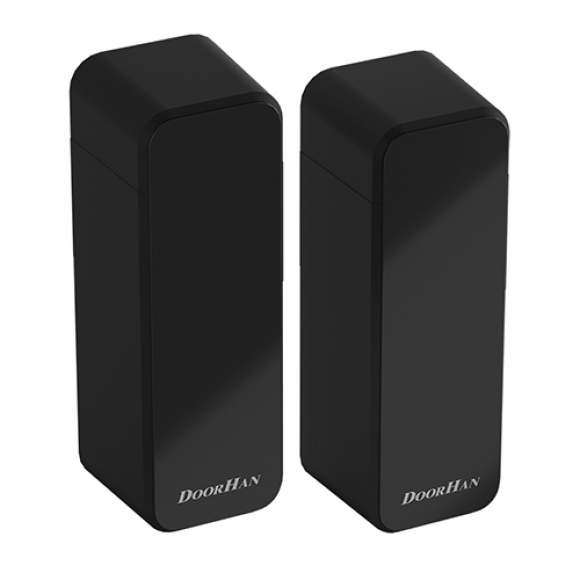

Фотоэлементы безопасности DoorHan PHOTOCELL-PRO — беспроводная пара инфракрасных датчиков (передатчик + приёмник) для автоматических ворот и шлагбаумов с дальностью действия до 10 м и питанием 12/24 В DC. Принципиальное отличие от проводной серии PHOTOCELL-N: передатчик работает от батарейки CR123A (входит в комплект), кабель между стойками прокладывать не нужно. Поворотная плата передатчика и приёмника допускает монтаж на неровных и несимметричных проёмах. Угол самонастройки до ±13°, контакт NO/NC, класс защиты IP54, диапазон рабочих температур от -20 до +60°C. Производство DoorHan (Россия).
В комплект входят:
Передатчик TX (беспроводной)
Инфракрасный излучатель на длине волны 940 нм, питается от батарейки CR123A (3 В). Не требует подключения к блоку управления кабелем — только монтаж на стойку или столб. Поворотная плата позволяет направить луч даже при несимметричном или слегка скошенном проёме. Угол самонастройки от батареи ±7° на расстоянии 10 м.
Приёмник RX (проводной)
Инфракрасный приёмник с током потребления до 30 мА, питание 12/24 В DC от блока управления. При прерывании луча формирует сигнал по контакту NO/NC — стоп или реверс полотна. Поворотная плата упрощает выравнивание относительно передатчика. Угол самонастройки от блока управления ±13° на расстоянии 10 м.
Батарейка CR123A (1 шт.)
Литиевая батарейка 3 В для питания передатчика входит в комплект — устройство готово к работе сразу после монтажа. Срок службы батарейки зависит от интенсивности использования; при необходимости заменяется стандартной CR123A, доступной в любом магазине электроники.
Монтажный крепёж
Комплект крепежа для накладного монтажа на стойку, столб или полотно ворот. Поворотная плата корпуса обеспечивает дополнительную свободу ориентации без нестандартных сварочных или монтажных работ. Клеммные колодки приёмника доступны после снятия крышки корпуса.
Инструкция по монтажу
Иллюстрированное двуязычное руководство (русский / английский) с таблицей технических характеристик, схемами подключения приёмника к блоку управления в режимах NO и NC, а также рекомендациями по выбору места монтажа и настройке угла луча.
Устройство и ключевые особенности:
Беспроводной передатчик — нет кабеля между стойками
Главное преимущество PHOTOCELL-PRO — отсутствие необходимости тянуть кабель от одной стойки к другой. Передатчик монтируется независимо и питается от батарейки CR123A. Это принципиально упрощает монтаж на готовых объектах, где фундамент уже залит, отделка нанесена или столбы расположены далеко друг от друга.
Поворотная плата — монтаж на неровных проёмах
Корпуса передатчика и приёмника оснащены поворотными платами, которые позволяют регулировать направление луча относительно корпуса. Это решает проблему несимметричных проёмов, столбов с наклоном и ситуаций, когда идеальное соосное размещение физически невозможно.
Широкий угол самонастройки
Угол самонастройки достигает ±13° (от блока управления) на расстоянии 10 м — один из лучших показателей в классе бюджетных фотоэлементов. При монтаже не нужно добиваться точного соосного выравнивания: небольшое отклонение стойки или корпуса фотоэлемента компенсируется автоматически.
Контакт NO/NC — устройство безопасности и управления
Переключаемый режим нормально разомкнутый/нормально замкнутый позволяет использовать PHOTOCELL-PRO как устройство безопасности (реверс или стоп при пересечении луча) и как устройство управления (команда «открыть» при подъезде к въезду изнутри). Удобно для организации бесконтактного выезда без пульта.
Питание RX 12/24 В DC — универсальная совместимость
Приёмник питается от блока управления в диапазоне 12/24 В DC, что совместимо с большинством систем автоматики на рынке. Отдельный источник питания не требуется. Ток потребления приёмника не превышает 30 мА — нагрузка на блок управления минимальна.
Инфракрасная длина волны 940 нм, IP54
Рабочая длина волны 940 нм обеспечивает стабильное обнаружение препятствий при искусственном освещении. Класс защиты IP54 — корпус защищён от пыли и бокового дождя, пригоден для круглогодичной уличной эксплуатации без дополнительных кожухов. Рабочий диапазон температур -20...+60°C.
Фотоэлементы безопасности DoorHan — все модели
Линейка включает проводные и беспроводные модели для разных условий монтажа:
Почему выбирают DoorHan PHOTOCELL-PRO
- Беспроводной передатчик — не нужно прокладывать кабель между стойками, монтаж на готовом объекте без штробления и нарушения отделки
- Поворотная плата корпуса — монтаж на неровных, несимметричных или скошенных проёмах без нестандартных сварочных работ
- Угол самонастройки до ±13° — не требует точного соосного выравнивания передатчика и приёмника
- Контакт NO/NC — применение как устройства безопасности (стоп/реверс) и как устройства управления (бесконтактный выезд)
- Батарейка CR123A в комплекте — готовность к работе сразу после монтажа без дополнительных покупок
- Совместимость с любой автоматикой DoorHan, а также с приводами Alutech, NICE, Roger, BFT и другими с входом 12/24 В DC / NO/NC
- Питание приёмника 12/24 В DC — не нужен отдельный источник питания, подключается к блоку управления напрямую
- Класс защиты IP54 — пыле- и влагозащищённый корпус для круглогодичной уличной эксплуатации
- Инфракрасная длина волны 940 нм — стабильное обнаружение препятствий при любом уличном освещении
- Производство DoorHan (Россия) — доступность запчастей, батарей CR123A и сервисной поддержки по всей стране
