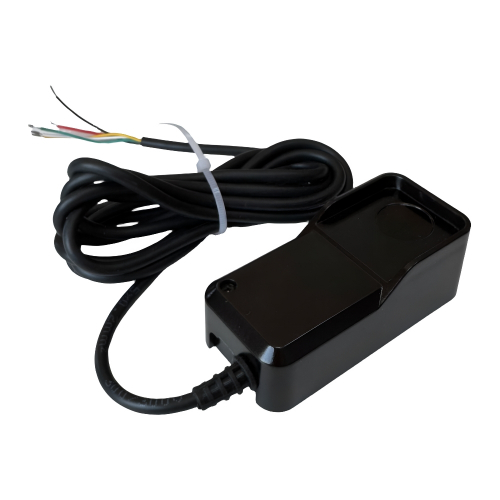

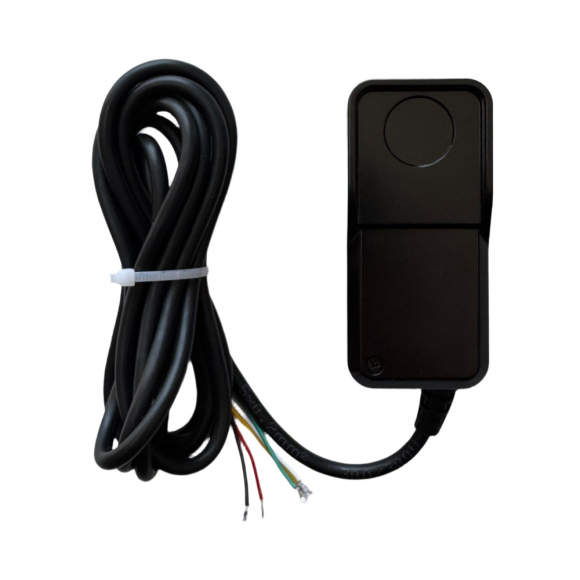

Фотоэлемент безопасности Furniteh HW-12 — лазерный датчик с технологией TOF (Time of Flight) в едином корпусе. В отличие от традиционных ИК-фотоэлементов, HW-12 не требует установки передатчика на противоположной стойке: TX и RX расположены в одном корпусе, лазерный луч отражается от препятствия и возвращается обратно. Регулируемая дальность обнаружения 0,5–16 м, питание 12–32 В AC/DC, длина кабеля 200 см, класс защиты IP44. Применяется для откатных, распашных ворот, шлагбаумов и любой автоматики с входом NC/NO. Производство: Китай (Furniteh, серия HW).
Как работает TOF: чем лазерный датчик отличается от ИК-пары
Классическая ИК-пара (HW-07, LM-L…)
TX на одной стойке непрерывно посылает ИК-луч на RX противоположной стойки. Пока луч не прерван — ворота могут двигаться. Препятствие пересекает луч → цепь размыкается → стоп/реверс. Требует кабель к обеим стойкам. Расстояние не измеряется — только факт прерывания.
Лазерный TOF (HW-12)
TX и RX — в одном корпусе. Лазер посылает короткий импульс вперёд; встроенный приёмник измеряет время возврата отражённого сигнала. Расстояние = скорость света × время / 2. Если в заданной зоне (0,5–16 м) обнаружен объект → сигнал на блок управления. Кабель нужен только к одной стойке.
Ключевое преимущество TOF
Датчик не «ждёт прерывания луча» — он активно измеряет расстояние. Это даёт: (1) настраиваемую зону обнаружения 0,5–16 м; (2) нечувствительность к отражениям от поверхности ворот — зона настраивается так, чтобы «видеть» только препятствие; (3) один корпус без партнёрского RX на другой стойке.
HW-12 vs HW-07 vs HW-09 vs F1: сравнение всей линейки
Голубые ячейки — HW-12. Зелёные — лучший показатель в строке. Красные — уступает. Курсив — нет данных.
| Параметр | HW-12 (лазер) | HW-07 (ИК-пара) | HW-09 (солнечн.) | F1 (бюджет) |
|---|---|---|---|---|
| Технология | Лазер TOF | ИК-пара, 940 нм | ИК-пара, 940 нм | ИК-пара |
| Кол-во корпусов | 1 (TX+RX вместе) | 2 (TX + RX) | 2 (TX + RX) | 2 (TX + RX) |
| TX на второй стойке | Не нужен | Нужен | На солнечной панели | Нужен |
| Дальность | 0,5–16 м (настр.) | до 40 м | 12 м | 20 м |
| Регулировка зоны | Да — 0,5 до 16 м | Нет | Нет | Нет |
| Напряжение питания | 12–32 В AC/DC | 12–24 В AC/DC | RX: 12–24 В AC/DC | 10,5–24 В DC |
| Тип контакта | NC и NO | NC и NO | нет данных | только NC |
| Засветка солнцем | Нечувствителен — лазер, TOF | Средний риск | Средний риск | Высокий риск |
| Класс защиты IP | IP44 | IP54 | IP45 | IP44 |
| Диапазон температур | -20...+70°C | -20...+70°C | -20...+70°C | от -20°C |
| Монтаж | Одна сторона проёма | Обе стороны | Обе стороны | Обе стороны |
| Кабель в комплекте | 200 см | нет данных | нет данных | нет данных |
| Питание, В (верхний предел) | 32 В | 24 В | 24 В | 24 В |
| Ценовая категория | Выше средней | Доступная | Средняя | Низкая |
Ключевые особенности HW-12
Технология TOF — измерение расстояния, а не прерывание луча
Встроенный лазер посылает импульс вперёд; приёмник измеряет время возврата отражённого сигнала с точностью до наносекунд. Расстояние вычисляется по формуле d = c×t/2. Датчик не ждёт пересечения луча — он видит объект в заданной зоне. Это принципиально другой и более точный метод по сравнению с классическими ИК-парами.
Один корпус — нет TX на второй стойке
Передатчик и приёмник размещены в одном корпусе. Монтаж только на одной стороне проёма — там, где есть питание и удобный доступ. Противоположная стойка не затрагивается. Это решает главную проблему откатных ворот: вторая стойка часто недоступна или требует дорогостоящей прокладки кабеля через проём.
Регулируемая зона обнаружения 0,5–16 м
Дальность срабатывания настраивается переключателями или в режиме автоматического обучения. Это позволяет исключить ложные срабатывания от дальних объектов (дорога за воротами, кусты, проходящие пешеходы). Устанавливается именно та зона, которая нужна для конкретного проёма.
Нечувствительность к засветке солнцем
Лазерный TOF-датчик работает принципиально иначе, чем ИК-пара: он измеряет время возврата собственного импульса, а не мощность принятого сигнала. Солнечный свет не имеет нужного временного профиля и фильтруется на уровне алгоритма. Это устраняет главную слабость бюджетных ИК-пар — ложные несрабатывания на рассвете и закате.
Широкий диапазон питания 12–32 В AC/DC
Верхний предел 32 В — шире, чем у большинства конкурентов с максимумом 24 В. Это обеспечивает совместимость с блоками управления промышленных ворот, у которых питание вспомогательных цепей выше стандарта. Поддержка AC позволяет подключиться к любому источнику без дополнительного выпрямителя.
Кабель 200 см в комплекте
Готовый кабель питания и сигнала длиной 2 м входит в комплект — не нужно подготавливать собственный кабель для первичного подключения. Для финального монтажа кабель наращивается стандартным способом до нужной длины. Это упрощает монтаж и снижает количество дополнительных материалов.

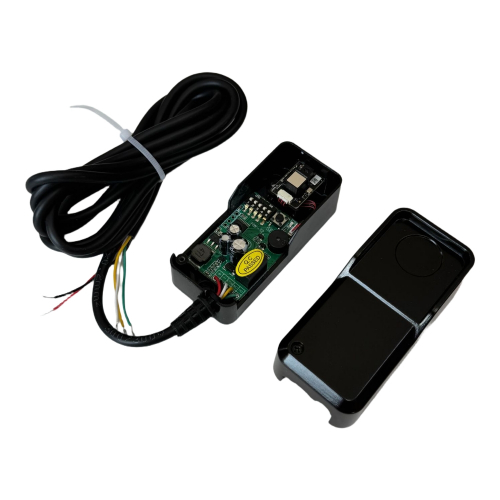

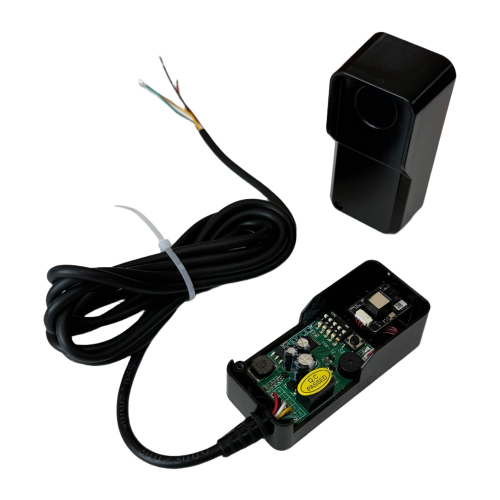

Комплектация HW-12

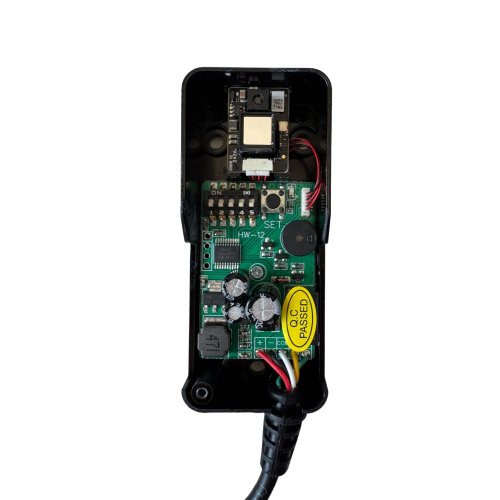

Корпус с TX и RX
Единый корпус содержит лазерный излучатель и TOF-приёмник. Устанавливается на одну стойку, стену или столб. Релейный выход NC/NO для подключения к блоку управления ворот или шлагбаума.
Кабель питания и сигнала 200 см
Предустановленный кабель длиной 2 м для подключения к блоку управления — питание и релейный выход. Достаточно для большинства монтажных ситуаций без наращивания.
Переключатели настройки дальности
Встроенные DIP-переключатели или кнопка режима обучения для настройки зоны обнаружения от 0,5 до 16 м. Позволяют точно задать рабочую дистанцию под ширину конкретного проёма без дополнительных инструментов.
Инструкция по монтажу
Руководство с описанием схемы подключения, настройки дальности и выбора режима NC/NO. Монтаж на любую доступную поверхность с одной стороны проёма — стойку, столб, стену.
Линейка фотоэлементов Furniteh
Четыре модели — от самой доступной до технологически передовой. Выберите по условиям монтажа и бюджету.
Почему выбирают Furniteh HW-12
- Один корпус — не нужно тянуть кабель на противоположную стойку и устанавливать TX в труднодоступном месте
- Технология TOF — измерение расстояния, а не факта прерывания: принципиально более точный и помехоустойчивый метод обнаружения
- Нечувствителен к засветке солнцем — лазерный импульс с временным анализом отражения не реагирует на фоновое ИК-излучение
- Регулируемая зона обнаружения 0,5–16 м — исключает ложные срабатывания от объектов за пределами проёма
- Широкий диапазон питания 12–32 В AC/DC — совместимость с любой автоматикой ворот и промышленными блоками управления
- Контакты NC и NO — режим безопасности и режим управления в одном устройстве
- Кабель 200 см в комплекте — готов к подключению сразу после монтажа
- Рабочий диапазон -20...+70°C — уличная эксплуатация в любом климате России
- Решает проблему откатных ворот с недоступной второй стойкой — основной сценарий применения на российском рынке
