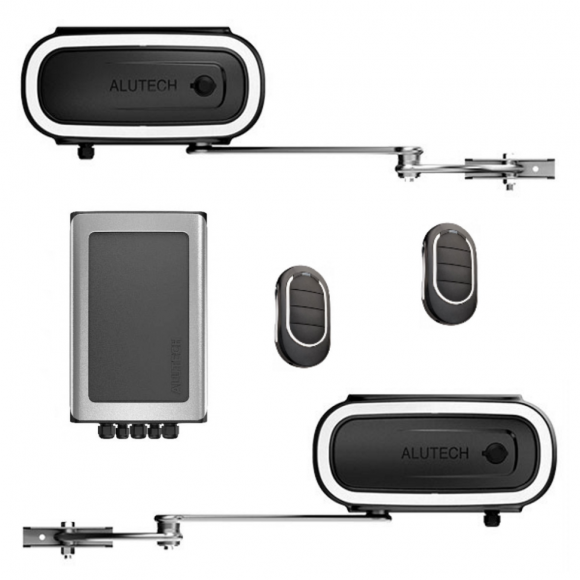

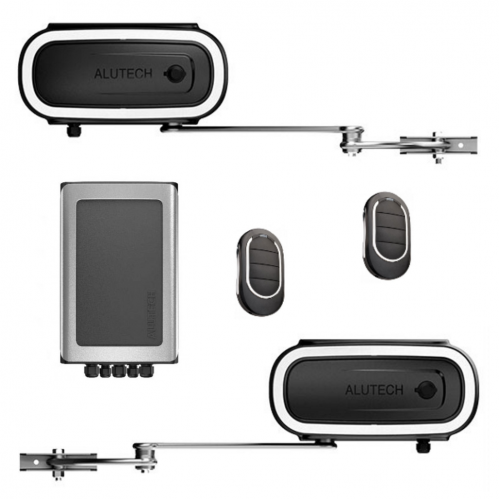

Комплект автоматики Alutech Twisto TW-4000SKIT-N — два рычажных электропривода для двухстворчатых распашных ворот с тяговым усилием 4000 Н, рассчитанных на створку шириной до 4 м и массой до 400 кг каждая. В состав входят два рычажных привода TW-4000S, блок управления CU-AM (IP65), два пульта AT-4N с динамическим кодированием rolling code, ключи разблокировки и монтажный набор. Ворота открываются в обе стороны — во двор и на улицу. Угол открытия до 120°. Диапазон рабочих температур -20...+65°C, питание 230 В. Гарантия 3 года.
Twisto — рычажный привод: принципиально другая конструкция, чем Ambo и Scopio
TW-4000SKIT-N — единственный рычажный привод в линейке Alutech для бытовых ворот. Рычажная конструкция отличается от линейных приводов серий Ambo и Scopio: привод крепится на шарнире и толкает створку рычагом, а не штоком. Это даёт угол открытия до 120° — шире, чем у линейных (100–110°). Цилиндрическая передача редуктора равномерно распределяет нагрузку и обеспечивает ресурс не менее 25 000 циклов. Блок CU-AM (IP65) — расширенный функционал: автонастройка конечных положений, регулируемое замедление и разгон, подключение светофора и внешнего освещения.
Замок при ширине от 2,5 м + интенсивность 25%
При ширине створки более 2,5 м рекомендуется установить электромеханический замок — парусная нагрузка на широкую тяжёлую створку требует дополнительной фиксации. Блок CU-AM управляет замком напрямую. Интенсивность 25% — до 30–35 циклов в сутки для частного домовладения.
Тяговое усилие 4000 Н
Масса створки до 400 кг
Ширина створки до 4 м
Рычажный привод
Открытие в обе стороны
Угол 120°
Питание 230 В / 120 Вт
IP54 (привод) / IP65 (блок)
Диапазон -20...+65°C
Ресурс 25 000 циклов
2 пульта AT-4N в комплекте
Производство: Беларусь
Реальная эксплуатация: что важно знать владельцам
Хорошо подходит для: загородных домов с двухстворчатыми распашными воротами шириной 3–4 м и массой створки до 350–400 кг. Особенно актуален там, где важен широкий угол открытия (120°) — например, для въезда крупногабаритной техники.
Рычажный vs линейный — в чём разница на практике: рычажный привод не ограничен монтажным расстоянием С от оси петли — нет таких жёстких требований к геометрии установки, как у линейных. При этом рычаг создаёт переменное усилие по дуге открытия: максимальное в начале хода, минимальное в конце. На тяжёлых кованых воротах это ощутимо. Линейный привод даёт более равномерное усилие по всему ходу.
Цилиндрическая передача: в отличие от червячной (Ambo) или конической (Scopio), цилиндрические зубчатые колёса Twisto равномерно распределяют нагрузку — это ключевое конструктивное преимущество серии. Металлические зубья, а не бронзовая втулка, — другая механика износа с предсказуемым ресурсом.
Зимой: рабочий диапазон -20...+65°C — это чуть уже, чем у Ambo (-30°C). В регионах с морозами ниже -20°C рассмотрите серию Ambo или установите опциональный обогреватель. Рычажная конструкция открыта, поэтому шарниры требуют смазки раз в сезон — особенно важно перед зимой.
Угол 120°: единственный привод в линейке Alutech для бытовых ворот с таким углом открытия. Если нужно убрать створку максимально к столбу — это ваш вариант.
В комплект входят:
Рычажный привод TW-4000S (2 шт.)
Два рычажных привода для правой и левой створки. Цилиндрическая передача редуктора с металлическими зубчатыми колёсами — равномерное распределение нагрузки, ресурс от 25 000 циклов. Встроенные концевые выключатели с защитным профилем. Самоблокирующийся редуктор. LED-подсветка корпуса. IP54.
Блок управления CU-AM (IP65)
Расширенный блок управления с классом защиты IP65. Автонастройка конечных положений, регулируемое замедление и разгон, автозакрытие, функция обнаружения препятствия, режим калитки, подключение фотоэлементов, электрозамка, сигнальной лампы, дворового освещения и двустороннего светофора. Встроенный радиоприёмник 433,92 МГц, до 99 пультов в памяти.
Пульт AT-4N (2 шт.)
Четырёхканальный пульт-брелок с динамическим кодированием rolling code, дальность до 150 м. Частота 433,92 МГц. Два пульта в базовой комплектации — оба пользователя защищены сразу.
Ключи разблокировки (2 шт.)
Для перевода приводов в ручной режим при отключении питания или техническом обслуживании. Самоблокирующийся редуктор блокирует ворота при снятии питания — ключ обязателен для безопасной эксплуатации.
Монтажный набор
Комплект кронштейнов и крепежа для рычажного монтажа с открытием во двор и на улицу. Инструкция на русском языке с подробными схемами подключения и настройки.
Технические характеристики
| Тип привода | Рычажный |
| Открытие | В обе стороны (во двор и на улицу) |
| Максимальный вес створки | 400 кг |
| Максимальная ширина створки | 4 м |
| Угол открытия | до 120° |
| Тяговое усилие | 4000 Н |
| Питание электродвигателя | 230 В |
| Потребляемая мощность | 120 Вт |
| Защита от скачков напряжения | 200–250 В |
| Максимальная интенсивность | 25% |
| Ресурс (не менее) | 25 000 циклов |
| Диапазон рабочих температур | -20...+65°C |
| Степень защиты привода | IP54 |
| Степень защиты блока CU-AM | IP65 |
| Редуктор | Цилиндрическая передача, металлические зубчатые колёса |
| Блок управления | CU-AM |
| Концевые выключатели | Встроенные, с защитным профилем |
| Самоблокировка при отключении питания | Да |
| Автозакрытие | Да |
| Функция обнаружения препятствия | Да |
| Подключение освещения двора | Да |
| Сигнализирующая подсветка привода | Да |
| Гарантийный срок | 36 месяцев |
| Страна производства | Беларусь |
Все комплекты серии Alutech для распашных ворот
Линейка включает 7 комплектов под разные нагрузки и требования:
SC-3000SKIT
арт. 1971
До 350 кг / 3 м. Телескопический. Блок CUSD-1N. 2 пульта.
Смотреть →
SC-3000SKIT-N
арт. 1970
До 350 кг / 3 м. Телескопический. Блок CU-AM (IP65). 2 пульта.
Смотреть →
AM-3000KIT
арт. 1972
До 300 кг / 3 м. Линейный. Блок CUSD-1N. Открытие во двор.
Смотреть →
AM-3000KIT-N
арт. 1973
До 300 кг / 3 м. Линейный. Блок CU-AM (IP65). Открытие во двор.
Смотреть →
AM-5000KIT
арт. 1587
До 500 кг / 5 м. Линейный. Блок CUSD-1N. Открытие в обе стороны.
Смотреть →
AM-5000KIT-N
арт. 1975
До 500 кг / 5 м. Линейный. Блок CU-AM (IP65). Открытие в обе стороны.
Смотреть →
TW-4000SKIT-N
арт. 1974 · эта модель
До 400 кг / 4 м. Рычажный. Блок CU-AM (IP65). 2 пульта. Угол 120°.
Почему выбирают Alutech Twisto TW-4000SKIT-N
- Рычажная конструкция — угол открытия до 120°: максимальный в линейке Alutech для бытовых ворот, ворота убираются вплотную к столбу
- Два пульта AT-4N с динамическим кодированием rolling code в базовой комплектации — оба пользователя защищены сразу
- Цилиндрическая передача редуктора с металлическими зубчатыми колёсами — равномерное распределение нагрузки, ресурс от 25 000 циклов
- Блок CU-AM (IP65) — расширенный функционал: автонастройка, замедление, разгон, светофор, освещение двора
- Открытие в обе стороны — во двор и на улицу без смены модели
- Встроенные концевые выключатели с защитным профилем — двигатель не давит на упор
- Самоблокирующийся редуктор — ворота заперты при отключении питания без дополнительного замка
- LED-подсветка корпуса привода — визуальное предупреждение о движении ворот в тёмное время суток
- Широкий диапазон питания 200–250 В — стабильная работа при нестабильном напряжении загородной сети
- Гарантия производителя 3 года на весь комплект
Часто задаваемые вопросы
Принципиально разная конструкция. Линейный привод (Ambo, Scopio) крепится на шарнире к столбу и раме и толкает створку штоком. Рычажный (Twisto) работает как рычаг — закреплён на шарнире на столбе и толкает створку через плечо рычага. Практические отличия: рычажный даёт угол открытия до 120° (линейные — 100–110°); рычажный не имеет жёстких требований к монтажному расстоянию С; рычажный создаёт переменное усилие по дуге — максимальное в начале хода, минимальное в конце. На тяжёлых воротах (300–400 кг) это ощущается.
Только блок управления. В TW-4000SKIT — базовый блок CUSD-1N (IP54), без подключения дворового освещения. В TW-4000SKIT-N (эта модель) — расширенный блок CU-AM (IP65) с автонастройкой конечных положений, регулируемым замедлением и разгоном, подключением внешнего освещения и двустороннего светофора. Приводы и пульты одинаковые.
При ширине створки до 2,5 м самоблокирующийся редуктор надёжно удерживает ворота. При ширине от 2,5 м рекомендуется установить электромеханический замок: широкая тяжёлая створка создаёт значительную ветровую нагрузку. Блок CU-AM поддерживает подключение замка напрямую.
Нет, паспортный предел TW-4000 — 400 кг на одну створку. Для ворот весом 400–500 кг рассмотрите линейный
AM-5000KIT-N (до 500 кг / 5 м).
Самоблокирующийся редуктор автоматически блокирует ворота в текущем положении. Без ключа разблокировки вручную их не открыть. Два ключа входят в базовый комплект. Для работы при отключении сети можно подключить резервный источник питания (ИБП).
Для безопасности: фотоэлементы Alutech LM-LB (беспроводные) или проводные LM-L — остановят ворота при появлении препятствия. Для удобства: сигнальная лампа SL-U (230 В) — визуальное оповещение о движении ворот. Для ограничения доступа: цифровая кодовая клавиатура. При ширине от 2,5 м: электромеханический замок.
Диапазон рабочих температур -20...+65°C. В регионах с морозами ниже -20°C рассмотрите серию Ambo (рабочий диапазон до -30°C) или установите опциональный обогревательный элемент. Шарниры рычажной конструкции требуют смазки раз в сезон — особенно перед зимой.
