Автоматика для распашных ворот CAME AXO 5 START — стартовый комплект на основе современного линейного привода с питанием двигателя 24В DC для интенсивной эксплуатации. Рассчитан на створки весом до 1000 кг и шириной до 5 метров. Интенсивность 100%, встроенный энкодер, токовая защита ESM, поддержка резервного питания LB180. В комплект входят два привода AXO 24В, блок управления ZL180, встраиваемый радиоприёмник AF43S и один пульт AT04EV с динамическим кодом Rolling Code. Двухзаходный червяк в редукторе обеспечивает ресурс существенно выше серии ATI 230В.
Вес створки: до 1000 кг
Ширина: до 5 м
Интенсивность: 100%
Питание: 24В DC
Монт. расст. С: до 150 мм
Защита: IP44
Динамический код
Резерв. питание: LB180
Блок: ZL180
Гарантия: 3 года
Интенсивность 100% — без ограничений по циклам в час
AXO 5 работает в непрерывном режиме — ворота можно открывать столько раз, сколько нужно, без перегрева и вынужденных пауз. Это главное отличие от серий ATI 230В и KRONO, ограниченных 30–50% интенсивностью. Идеально для офисов, коммерческих въездов, жилых комплексов.
Токовая защита ESM — привод не сгорит при препятствии
Встроенная система ESM (Electronic Safety Module) контролирует ток двигателя в реальном времени. При заклинивании ворот — снег, лёд, посторонний предмет, рука человека — привод мгновенно останавливается и включает реверс. Двигатель не перегревается, обмотка не горит. Серия ATI 230В такой защиты не имеет.
Пульт AT04EV с динамическим кодом Rolling Code — защита от перехвата сигнала
В отличие от пультов со статическим кодом, AT04EV генерирует новый уникальный код при каждом нажатии. Перехватить и воспроизвести сигнал радиосканером невозможно — код однократный. Это принципиально важно для охраняемых объектов, коттеджных посёлков и любых объектов с несколькими пользователями. Дополнительные пульты AT04EV программируются без сложностей.
Резервное питание LB180 — ворота работают при отключении света
Блок управления ZL180 поддерживает подключение аккумуляторной платы LB180. При отключении электросети ворота продолжают работать в штатном режиме. Для серии ATI 230В резервное питание недоступно конструктивно. LB180 заказывается отдельно.
Фотоэлементы и сигнальная лампа не входят в комплект
AXO 5 START — стартовый комплект: два привода, блок управления, приёмник и один пульт. Фотоэлементы безопасности, сигнальная лампа и плата резервного питания LB180 заказываются отдельно под конкретный объект. Для объектов с пешеходным трафиком фотоэлементы обязательны.
AXO 5 — в чём отличие от серии ATI
AXO 5 — следующее поколение линейных приводов CAME после серии ATI. Тип механизма тот же — ползунковый привод с внутренним штоком и червячной передачей. Но конструктивно AXO создавался для более жёстких условий эксплуатации: другое напряжение мотора (24В вместо 230В), другой редуктор (двухзаходный червяк), другой блок управления (ZL180 с токовой защитой и поддержкой АКБ).
Переход на 24В даёт три ключевых преимущества: безопасность (низкое напряжение на двигателе — меньше риск поражения при повреждении кабеля), возможность резервирования (от АКБ можно питать 24В мотор, но не 230В) и более точное управление (энкодер считает обороты, блок управления знает точное положение створки).
Ход штока регулируется в диапазоне 12–35 секунд на 90° — скорость движения створки программируется под конкретный объект. У ATI 230В скорость фиксирована (~19–32 сек в зависимости от модели).

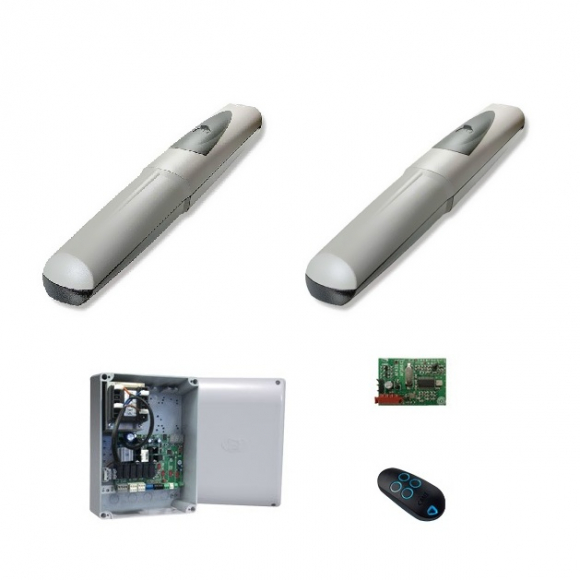

Состав комплекта CAME AXO 5 START
| Позиция | Описание | Кол-во |
|---|---|---|
| Привод AXO 24В | Линейный самоблокирующийся привод 24В DC. Двухзаходная червячная передача с бронзовой втулкой и масляной ванной. Встроенный энкодер. Токовая защита ESM. Ход штока 600 мм, угол до 120°. IP44. | 2 шт. |
| CAME 002ZL180 | Блок управления для двух приводов 24В. Встроенный дисплей для диагностики и настройки. Токовая защита двигателей. Регулировка скорости открытия и закрытия независимо. Поддержка платы резервного питания LB180. | 1 шт. |
| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок ZL180 | 1 шт. |
| CAME AT04EV | 4-канальный пульт-брелок с динамическим кодом Rolling Code, 433,92 МГц, дальность до 150 м — каждое нажатие генерирует новый уникальный код | 1 шт. |
| Монтажный набор | Стальные монтажные пластины и задние кронштейны с несколькими отверстиями для регулировки угла открывания. Крепёж с увеличенным люфтом петель. Ключи ручной разблокировки, инструкция на русском языке. | компл. |
В комплект не входят — при необходимости заказываются отдельно:
— Фотоэлементы (CAME 001DIR10 или DIR20) — безопасность движения ворот, обязательны при пешеходном трафике
— Плата резервного питания LB180 — работа ворот при отключении электросети
— Сигнальная лампа (CAME KLED 230В) — световая индикация движения ворот
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Дополнительные пульты AT04EV — для всех пользователей объекта
Технические характеристики привода CAME AXO 5
| Параметр | Значение |
|---|---|
| Тип привода | Линейный электромеханический, самоблокирующийся |
| Питание мотора | 24В DC |
| Максимальный вес створки | 1000 кг |
| Максимальная ширина створки | 5 м |
| Интенсивность использования | 100% — без ограничений по числу циклов |
| Ход штока / угол открывания | Ход 600 мм, угол до 120° |
| Время открытия 90° | 12–35 сек (регулируемое) |
| Монтажное расстояние С (max) | 150 мм |
| Мощность / ток | 120 Вт, 10 А |
| Масса привода | 8,5–10 кг |
| Габариты | 793 × 88 × 126 мм |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +50°C (реально до -30°C) |
| Токовая защита | Да — ESM (электронная защита двигателя) |
| Концевые выключатели | Электронные (программируемый путь) |
| Редуктор | Двухзаходная червячная передача, бронзовая втулка, масляная ванна |
| Резервное питание (АКБ) | Да — плата LB180 (подключается к ZL180, заказывается отдельно) |
| Открывание | Универсальный — внутрь и наружу, без DX/SX |
| Блок управления | ZL180 (арт. 002ZL180, 2 привода, 24В, токовая защита, дисплей) |
AXO 5 против других серий CAME — когда что выбирать
| Параметр | AXO 5 (эта модель) |
ATI 3000 (230В) |
ATI 5000 (230В) |
KRONO 310 (230В) |
FERNI 1000 (рычаг) |
FROG-A (подземн.) |
|---|---|---|---|---|---|---|
| Питание мотора | 24 В DC | 230 В | 230 В | 230 В | 230 В | 230 В |
| Макс. вес | 1000 кг | 800 кг | 1000 кг | 800 кг | 800 кг | 800 кг |
| Макс. ширина | 5 м | 3 м | 5 м | 3 м | 4 м | 3,5 м |
| Интенсивность | 100% | 50% | 50% | 30% | 30% | 30% |
| Токовая защита | есть (ESM) | нет | нет | нет | есть | нет |
| Резерв. питание | есть (LB180) | нет | нет | нет | нет | нет |
| Монт. расст. С | 150 мм | 60 мм | 120 мм | 60 мм | 380 мм | — |
| Скорость открытия | 12–35 с (рег.) | ~19 с (фикс.) | ~32 с (фикс.) | ~22 с (фикс.) | ~18 с (фикс.) | ~18 с (фикс.) |
| Скрытый монтаж | нет | нет | нет | нет | нет | да (IP67) |
Альтернативы AXO 5 — когда рассмотреть другую серию
Нужен более простой и доступный вариант для частного дома?
Если ворота открываются 5–15 раз в день и не нужна непрерывная работа, серия ATI — проверенное решение с более низкой ценой, простой настройкой по концевикам и огромной сервисной базой.
CAME ATI 3000 (арт. 1548) — 230В, 50%, простая настройка →
CAME ATI 5000 (арт. 1553) — 230В, до 1000 кг, до 5 м → Проблема с геометрией — столбы широкие, расстояние С больше 120 мм? AXO 5 даёт С до 150 мм. При широких кирпичных или бетонных столбах с ещё большим С нужен рычажный FERNI с расстоянием до 380 мм.
CAME FERNI 40230 (арт. 1438) — рычажный, С до 380 мм → Нужен скрытый монтаж — привод не должен быть виден снаружи? Единственное решение для скрытого монтажа — подземный привод FROG-A. Монтируется в бетонный короб под воротами, снаружи полностью невидим, защита IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67, скрытый монтаж →
CAME ATI 3000 (арт. 1548) — 230В, 50%, простая настройка →
CAME ATI 5000 (арт. 1553) — 230В, до 1000 кг, до 5 м → Проблема с геометрией — столбы широкие, расстояние С больше 120 мм? AXO 5 даёт С до 150 мм. При широких кирпичных или бетонных столбах с ещё большим С нужен рычажный FERNI с расстоянием до 380 мм.
CAME FERNI 40230 (арт. 1438) — рычажный, С до 380 мм → Нужен скрытый монтаж — привод не должен быть виден снаружи? Единственное решение для скрытого монтажа — подземный привод FROG-A. Монтируется в бетонный короб под воротами, снаружи полностью невидим, защита IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67, скрытый монтаж →
Реальная эксплуатация: что говорят монтажники и владельцы
Хорошо подходит для: коммерческих въездов, жилых комплексов, офисов, загородных домов с активным трафиком. Привод выдерживает без пауз любое количество циклов в час — комфортен для объектов с охраной или частыми гостями.
Преимущество в сравнении с ATI 230В: токовая защита ESM снимает главный риск — перегрев обмотки при попадании снега или препятствия. Для объектов, где ворота не всегда обслуживаются регулярно, это принципиально важно.
Резервное питание LB180: при отключении электричества ворота продолжают работать. Особенно актуально для объектов с нестабильной подачей электроэнергии или для въездов с охраной в ночное время.
Зимой: работает до -30°C и ниже при правильной смазке. Пластичная литиевая смазка раз в сезон — обязательна. Программируемая скорость позволяет выставить более медленное движение зимой для снижения нагрузки на механизм при морозах.
На что обратить внимание: настройка электронных концевых выключателей требует обучения пути — чуть сложнее механических микровыключателей ATI. Рекомендуется первичная настройка квалифицированным монтажником.
Преимущество в сравнении с ATI 230В: токовая защита ESM снимает главный риск — перегрев обмотки при попадании снега или препятствия. Для объектов, где ворота не всегда обслуживаются регулярно, это принципиально важно.
Резервное питание LB180: при отключении электричества ворота продолжают работать. Особенно актуально для объектов с нестабильной подачей электроэнергии или для въездов с охраной в ночное время.
Зимой: работает до -30°C и ниже при правильной смазке. Пластичная литиевая смазка раз в сезон — обязательна. Программируемая скорость позволяет выставить более медленное движение зимой для снижения нагрузки на механизм при морозах.
На что обратить внимание: настройка электронных концевых выключателей требует обучения пути — чуть сложнее механических микровыключателей ATI. Рекомендуется первичная настройка квалифицированным монтажником.
Почему выбирают CAME AXO 5 START
- Интенсивность 100% — без ограничений по числу открываний в час: единственный правильный выбор для коммерческих объектов и жилых комплексов.
- Пульт AT04EV с динамическим кодом Rolling Code: каждое нажатие генерирует уникальный код — перехватить сигнал радиосканером невозможно.
- Токовая защита ESM: мгновенная остановка и реверс при любом препятствии — снег, лёд, человек, посторонний предмет. Двигатель не перегорает.
- Резервное питание LB180 (опция): при отключении света ворота продолжают работать — критично для охраняемых объектов и въездов с постоянным трафиком.
- Двухзаходный червяк — равномерная нагрузка на бронзовую втулку, меньший износ, дольший межсервисный интервал по сравнению с ATI 230В.
- Регулируемая скорость открытия 12–35 секунд: настройка под конкретный объект — быстро для офиса, медленно для жилого комплекса.
- Питание мотора 24В — безопаснее 230В при монтаже и обслуживании, меньший риск поражения при повреждении кабеля.
- Монтажное расстояние С до 150 мм — работает с более широкими столбами, чем ATI 3000 и KRONO (60 мм).
- Открывание внутрь и наружу без смены модели — универсальный привод для любой конфигурации ворот.
- Официальные поставки CAME, гарантия 3 года, широкая сервисная сеть по всей России.
