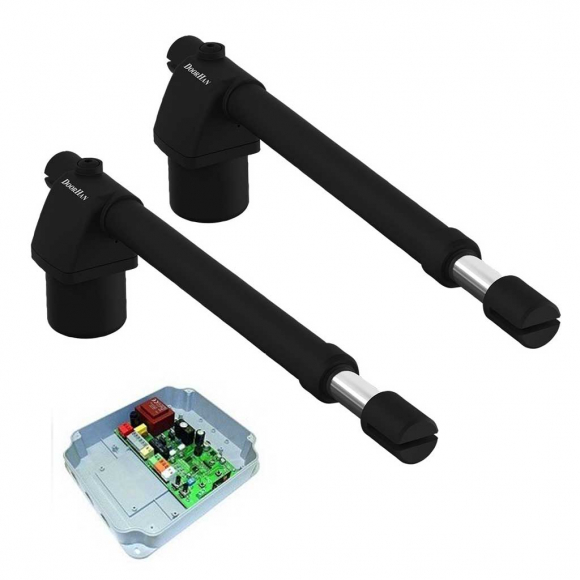

Комплект DoorHan SW-4000 BASE — минимальная сборка для автоматизации распашных ворот на базе привода Swing-4000: два привода и блок управления SW-MINI без пультов, фотоэлементов и сигнальной лампы. Привод рассчитан на створки шириной до 4 м и массой до 400 кг. Среди линейки Swing именно у Swing-4000 самый большой рабочий ход штока — 535 мм, что обеспечивает полный угол открытия даже на нестандартно расположенных кронштейнах. Телескопическая тяга, планетарный редуктор, термозащита двигателя и регулируемые кронштейны без сварки — BASE-версия содержит те же приводы, что и KIT, но без аксессуаров.
Технические характеристики привода Swing-4000
| Тип привода | Линейный электромеханический |
| Максимальный вес створки | 400 кг |
| Максимальная ширина створки | 4 м |
| Рабочий ход штока | 535 мм — максимальный в серии Swing |
| Мощность | 140 Вт |
| Скорость открывания | 15 мм/сек |
| Напряжение питания | 220–240 В, 50 Гц |
| Диапазон рабочего напряжения | 180–280 В |
| Рабочая температура | -20 / +55 °C |
| Класс защиты | IP44 |
| Интенсивность использования | 50% |
| Редуктор | Планетарный + червячная передача (самоблокировка) |
| Ходовой узел | Стально-бронзовые детали |
| Защита ходового вала | Телескопическая тяга |
| Защита расцепителя | Специальная крышка от влаги |
| Кронштейны | Регулируемые, монтаж без сварки |
| Концевые выключатели | Встроенные |
| Термозащита двигателя | Есть — автоотключение при перегреве |
| Ручная разблокировка | Трёхгранный ключ (в комплекте) |
| Блок управления | SW-MINI, герметичный корпус |
| Гарантия | 3 года |
| Страна производства | Россия |
Допустимые нагрузки Swing-4000 по ширине створки
| Ширина створки, м | Макс. масса створки, кг | Примечание |
|---|---|---|
| до 2,5 | 400 | Оптимальный диапазон |
| до 3,0 | 400 | Стандартное применение |
| до 4,0 | 400 | Увеличенный ход 535 мм обеспечивает полный угол |
Экономика BASE: если все три аксессуара (пульт, фотоэлементы, лампа) всё равно нужны — KIT выгоднее по итоговой цене. BASE оправдан, когда хотя бы один из трёх аксессуаров уже есть на объекте или закупается по отдельному договору.
Ход 535 мм: монтажники отмечают, что увеличенный ход Swing-4000 особенно удобен при открывании наружу — даётся больший диапазон для настройки угла без переноса кронштейна.
SW-4000 BASE или SW-4000 KIT: что входит и что нужно докупить
Привод Swing-4000 одинаковый в обоих комплектах — без каких-либо отличий в характеристиках или конструкции. Разница исключительно в составе поставки.
| Позиция | SW-4000 BASE этот товар | SW-4000 KIT |
|---|---|---|
| Привод Swing-4000 | 2 шт. — идентично | 2 шт. — идентично |
| Блок управления SW-MINI | 1 шт. — идентично | 1 шт. — идентично |
| Монтажные кронштейны | В комплекте | В комплекте |
| Ключ расцепителя | В комплекте | В комплекте |
| Пульт Transmitter 2-PRO | Не входит — докупается отдельно | 1 шт. — в комплекте |
| Фотоэлементы PHOTOCELL-N | Не входят — докупаются отдельно | 1 пара — в комплекте |
| Сигнальная лампа LAMP | Не входит — докупается отдельно | 1 шт. — в комплекте |
| Соответствие EN 12453 | Требует докупки фотоэлементов | Полное — всё включено |
| Готовность к работе | Необходима докупка средств управления и безопасности | Полная — система готова после монтажа |
| Кому подходит | Монтажные организации; замена приводов; объекты с пост-управлением | Частные и коммерческие объекты — всё в одной коробке |
| Характеристики привода | Полностью идентичны — ход 535 мм, IP44, -20/+55°C, интенс. 50%, гарантия 3 года | |
Состав комплекта SW-4000 BASE
Привод Swing-4000 — 2 шт.
Линейный привод в алюминиевом корпусе IP44. Планетарный редуктор с червячной передачей — самоблокировка без замка. Рабочий ход 535 мм — максимальный в серии Swing. Телескопическая тяга защищает ходовой вал от пыли и влаги. Термозащита двигателя автоматически останавливает его при перегреве. Регулируемые кронштейны без сварки. Гарантия 3 года.
Блок управления SW-MINI — 1 шт.
Герметичный блок управления для всей линейки Swing и Arm. LED-дисплей, поддержка задержки закрытия одной створки, автозакрытие, подключение замка, светофора, фотоэлементов и лампы. Встроенный радиоприёмник на 60 пультов — пульты добавляются без замены блока. Расширяется до 1000 пультов через внешний приёмник DHRE-1.
Монтажные кронштейны и ключ расцепителя
Регулируемые кронштейны для крепления привода к столбу и створке без сварочных работ. Трёхгранный ключ расцепителя позволяет открыть ворота вручную при отключении питания. Защитная крышка расцепителя предотвращает попадание влаги при отрицательных температурах.
Что нужно докупить для полной системы
Для работы с дистанционным управлением: пульт Transmitter 2-PRO или 4-PRO. Для соответствия EN 12453 при движении транспорта: фотоэлементы PHOTOCELL-N и сигнальная лампа LAMP. Все аксессуары совместимы с блоком SW-MINI и подключаются штатно. Также возможно подключение ключ-кнопки KEYSWITCH-N, кодовой клавиатуры KEYPAD или GSM-модуля.
Преимущества DoorHan SW-4000 BASE
- Ход штока 535 мм — максимальный в серии Swing — обеспечивает полный угол открытия на воротах шириной до 4 м и при нестандартном расположении кронштейнов; особенно удобен при открывании наружу.
- Телескопическая тяга — защищает ходовой вал при каждом цикле движения; дольше служит на объектах у грунтовых дорог и в условиях повышенной запылённости.
- Регулируемые кронштейны без сварки — быстрый монтаж болтовым соединением на готовые столбы; ворота можно автоматизировать без сварщика.
- Планетарный редуктор с термозащитой — высокий КПД при интенсивности 50%; термозащита предохраняет двигатель от сгорания при перегрузке.
- Гибкость комплектации — BASE позволяет выбрать именно те аксессуары, которые нужны: пульты, ключ-кнопку, GSM, кодовую клавиатуру — без переплаты за ненужные компоненты.
- Единый блок SW-MINI — совместим со всей линейкой Swing и Arm; на объектах с несколькими моделями приводов упрощает обслуживание и замену блоков.
- Гарантия 3 года — расширенная гарантия производителя на весь привод.
- Широкий диапазон питания 180–280 В — устойчивая работа в сетях с просадками напряжения на загородных и промышленных объектах.
